三相かご型モーターが定速の王様である理由

はじめに

現代の産業用駆動システムの状況では、電気モーターの選択が生産ライン全体の効率と信頼性を決定します。複雑な速度変動のない安定した動作を必要とするアプリケーションでは、1 つのテクノロジーが紛れもないリーダーとして際立っています。の 三相かご型モーター は、その堅牢な設計と最小限のメンテナンス要件により、「King of Constant Speed」の称号を獲得しました。この記事では、このモータータイプが他のモータータイプよりも優れている理由を探ります。 巻線ローターモーター ほとんどの定常負荷シナリオで。

コアメカニクスを理解する

基本 誘導モーターの動作原理

かごの設計の優位性を理解するには、エンジニアはまず基本的なことを理解する必要があります。 誘導モーターの動作原理 。三相交流が固定子巻線に供給されると、一定速度の回転磁界 (RMF) が生成されます。この RMF はローター導体を横切り、起電力 (EMF) を誘導し、その後ローターバーに電流を誘導します。ローター電流とステーターの磁場の相互作用により、回転に必要なトルクが生成されます。このプロセスは電磁誘導に依存しているため、ローターに外部電気接続を必要とせず、これは安全性と耐久性の点で大きな利点となります。

シンプルさ かご型誘導電動機

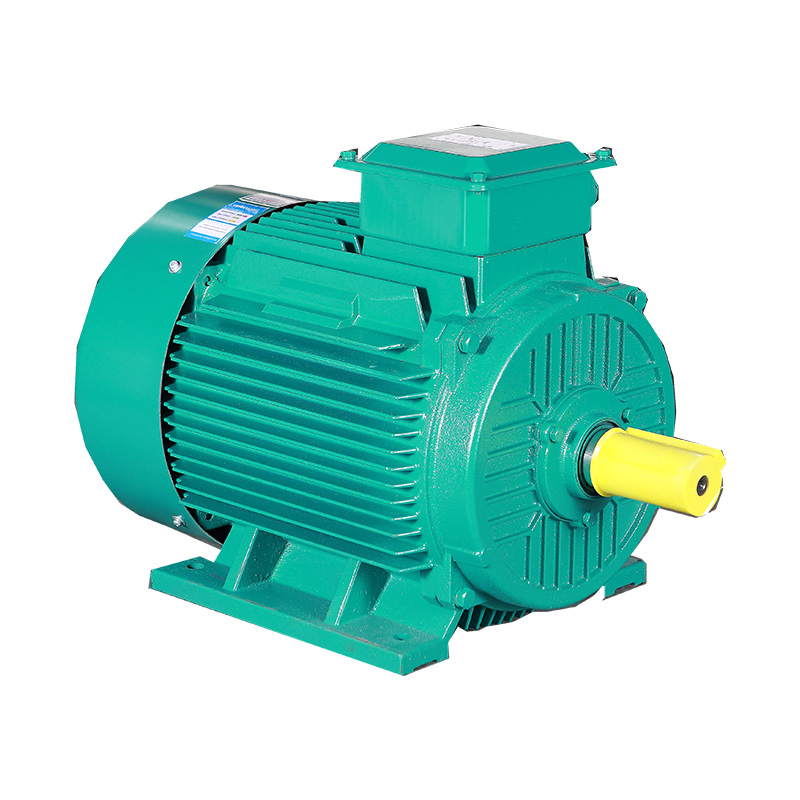

の かご型誘導電動機 名前の由来は、ローターの形状がリスの運動車に似ていることに由来します。ローターは、エンドリングによって短絡された金属バーで構成されており、通常はアルミニウムまたは銅で作られています。この構造は驚くほどシンプルで頑丈です。故障しやすい繊細なコンポーネントを含む他のタイプのモーターとは異なり、かご型ローターには可動電気接点がありません。この設計により火花が発生せず、内部摩擦が軽減されるため、過酷な環境でも長寿命が保証されます。

リスケージとワインドローター: 技術的な比較

建設とメンテナンスの違い

の primary distinction between these two motor types lies in the rotor construction. A 巻線ローターモーター ステータと同様の巻線を備えたロータが特徴で、スリップ リングとブラシを介して外部抵抗に接続されています。この設計により、速度制御と高い始動トルクが可能になりますが、メンテナンスに重大な課題が生じます。ブラシは時間の経過とともに摩耗するため交換が必要になり、スリップ リングには埃や炭素の残留物が蓄積する可能性があります。対照的に、 三相かご型モーター 完全に密閉されたローターを備えています。物理的な電気接点が存在しないため、メンテナンスのダウンタイムと運用コストが大幅に削減されます。

の following table highlights the key technical differences for procurement officers:

負荷時のパフォーマンス

一方、 巻線ローターモーター 非常に重い負荷に対して優れた始動トルクとスムーズな加速を提供しますが、定常状態の動作では効率が低くなります。外部抵抗はエネルギーを熱として放散し、システム全体の効率を低下させます。一定速度のアプリケーションの場合、 三相かご型モーター より高い効率で同期速度に近い速度で動作します。その剛性特性により、負荷条件が変化しても速度が比較的安定した状態に保たれます。これは精密製造プロセスにとって重要です。

における優位性 産業用電動機の用途

一定速度の負荷に最適

の 三相かご型モーター さまざまなものを支配する 産業用電動機の用途 なぜなら、ほとんどの産業用ドライブは可変速度を必要としないからです。ポンプ、ファン、ブロワー、コンプレッサーは通常、電気周波数に一致する一定の速度で動作します。これらの用途では、巻線ローターの複雑な速度制御は不必要で非効率的です。かご型モータのダイレクトオンライン (DOL) 始動機能は、速度調整よりも堅牢性が優先されるコンベヤ ベルトや単純な工作機械に最適です。

の Economics of モーターの効率と信頼性

B2B セクターでは、総所有コスト (TCO) が重要な指標です。初期の購入価格は重要ですが、エネルギー消費とメンテナンスに関連する長期的な費用が収益性を決定します。かご型モーターが優れている点 モーターの効率と信頼性 。通常、全負荷時に 85% ～ 95% の効率定格を達成します。さらに、シンプルな構造により、IP55 または IP56 規格に準拠した密閉が可能で、内部コンポーネントを塵や湿気から保護します。この信頼性により、工場の生産停止が減り、スペアパーツの在庫コストが削減されます。

B2B調達の選定基準

突入電流とトルク要件の評価

調達管理者は突入電流を考慮する必要があります。突入電流は、かご形モータの直接始動時の定格電流の 5 ～ 7 倍になる可能性があります。大容量モーターの場合、これにより地域の電力網に負担がかかる可能性があります。ただし、最新のソフト スターターと可変周波数ドライブ (VFD) はこの問題を軽減し、 三相かご型モーター 多くの高慣性アプリケーションで巻線ローターを置き換えます。購入者はトルクと速度の曲線を評価して、モーターが特定の負荷慣性に対して十分な始動トルクを提供することを確認する必要があります。

環境への配慮

の operating environment plays a crucial role in motor selection. For dusty, dirty, or explosive atmospheres (such as mining or petrochemical plants), the spark-free operation of a squirrel cage motor is a safety mandate. Wound rotors, with their sliding contacts, pose a sparking risk and require frequent cleaning. Therefore, for industries prioritizing safety and cleanliness, the squirrel cage design is the only viable option.

結論

の 三相かご型モーター 正当なエンジニアリング上の理由により、「一定速度の王」であり続けます。その比類のない信頼性、メンテナンス要件の低さ、効率の高さにより、産業用定負荷の大部分においてデフォルトの選択肢となっています。巻線ローターモーターは高トルク始動シナリオにおいてニッチな用途に適していますが、かご型設計の幅広い適用性と経済的利点により、世界市場での継続的な優位性が確保されています。 B2B バイヤーにとって、高品質かご形モーターへの投資は、動作の安定性と長期的な収益性を保証する戦略的な決定です。

よくある質問

の主な欠点は何ですか 三相かご型モーター ?

の main disadvantage is its tendency to draw a high starting current, typically 5 to 8 times the full-load current, which can cause voltage dips in the power supply. Additionally, it produces lower starting torque compared to a wound rotor or DC motor. However, modern engineering solutions like star-delta starters and VFDs effectively solve these issues in most applications.

なぜかご型モーターと呼ばれるのでしょうか?

の name comes from the specific construction of the rotor. The rotor windings consist of metal bars short-circuited by end rings. If you remove the rotor core and look at the winding shape alone, it resembles the wheel or cage that a squirrel runs inside, hence the descriptive name.

できる？ 三相かご型モーター 速度制御に使用されますか？

はい、できます。モーター自体は一定速度向けに設計されていますが、可変周波数ドライブ (VFD) を使用して効果的に制御できます。 VFD はモーターへの電源の周波数を変化させ、それによって回転磁界の速度とローターの速度を変化させます。この組み合わせは現在、エネルギー効率の高い可変速ドライブの標準的な産業ソリューションとなっています。

参考文献

• Fitzgerald, A.E.、Kingsley, C.、および Umans, S.D. (2003)。 電気機械 (第6版)。マグロウヒル。
• チャップマン、S.J. (2012)。 電気機械 Fundamentals (第5版)。マグロウヒル教育。
• IEEE 標準協会。 （2018年）。 「誘導機械に関するIEEE規格」。 IEEE 標準 112-2017 .
• 米国エネルギー省。 （2021年）。 「モーターとドライブ システムのパフォーマンスの向上: 業界向けのソースブック」。 エネルギー効率・再生可能エネルギー局 .
• レッター、D. (2020)。 「産業用誘導電動機の比較分析」 電気工学ジャーナル 、15(4)、220-235.
