産業用モーターソリューション

低電圧モーター

低電圧モーターは、1,000 V 未満の電圧で動作するように設計された電気モーターで、世界中のほとんどの産業用および商業用機器に電力を供給します。ポンプやファンからコンベアやコンプレッサーに至るまで、これらのモーターは現代産業の主力製品です。

220V～690V

電圧範囲

0.1～1,000kW

出力

IE2 / IE3 / IE4

効率クラス

低電圧モーターとは

A 低電圧モーターは、最大 1,000 V AC の電圧で動作する電動機であり、産業用および商業用途で最も一般的なタイプの電動機です。これらのモーターは電気エネルギーを機械エネルギーに変換し、小型ファンから大型の工業用ポンプまで幅広い機器を駆動します。

低電圧モーターの基本構造は、ステーター (巻線を含む固定部分)、ローター (機械的動力を伝達する回転部分)、ローターを支持するベアリング、および動作中に発生する熱を除去する冷却システムで構成されます。ステーター巻線は電源に接続されており、ローターと相互作用してトルクを生成する回転磁界を生成します。

低電圧モーターは、誘導モーター (非同期モーターとも呼ばれます) と同期モーターの 2 つの主な構成で利用できます。誘導モーターは最も広く使用されているタイプで、産業用モーター設置の 90% 以上を占めています。構造がシンプルで堅牢で、メンテナンスも最小限で済みます。同期モーターは、正確な速度制御が必要なアプリケーションや、負荷に関係なくモーターが一定速度で動作する必要があるアプリケーションに使用されます。

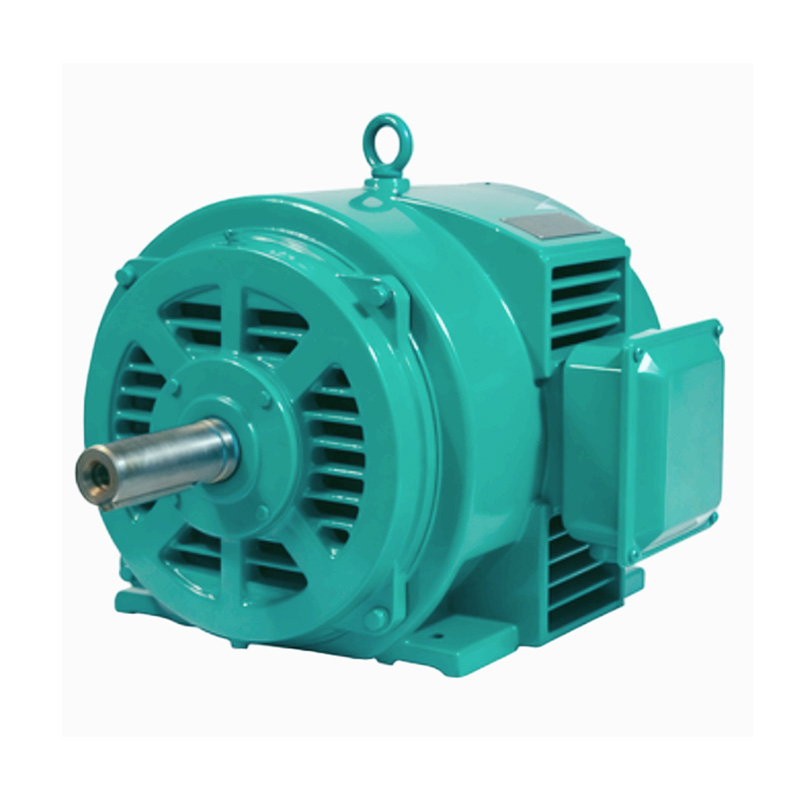

低電圧モーターのエンクロージャは、内部コンポーネントを環境から保護するように設計されています。一般的なエンクロージャのタイプには、開放防滴 (ODP)、全閉外扇冷却 (TEFC)、全閉エアオーバー (TEAO) などがあります。エンクロージャの選択は、動作環境と必要な保護レベルによって異なります。 TEFC モーターは最も一般的なタイプで、ほこり、湿気、その他の汚染物質から保護されます。

低電圧モーターは、動作パターンを表すデューティサイクルによって分類されます。連続使用 (S1) モーターは、全負荷で無期限に動作するように設計されています。断続デューティ (S2 ～ S10) モーターは、モーターが短時間動作し、その後休止期間が続くアプリケーション向けに設計されています。デューティサイクルは、モーターの冷却要件と熱容量に影響します。

種類 of Low Voltage Motors

低電圧モーターさまざまなタイプがあり、それぞれ異なる用途に適しています。これらのタイプの違いを理解することは、アプリケーションに適したモーターを選択するために不可欠です。

誘導モーター

誘導モーターは最も一般的なタイプの低電圧モーターであり、世界中の設置の大部分を占めています。これらは電磁誘導の原理に基づいて動作し、固定子巻線が回転磁界を生成し、回転子に電流を誘導します。ローターは通常、両端が短絡された導電性バーからなるかご型の設計です。

誘導モーターは単相構成と三相構成で利用できます。三相誘導モーターは産業用アプリケーションで最も広く使用されており、高効率、信頼性の高い動作、シンプルな制御を提供します。単相誘導モーターは、三相電力が利用できない住宅用および軽商業用アプリケーションで使用されます。

誘導モーターの速度は、極数と供給周波数によって決まります。 50 Hz システムの一般的な同期速度は、3000 rpm (2 極)、1500 rpm (4 極)、および 1000 rpm (6 極) です。実際の動作速度は滑りにより同期速度より若干遅くなり、負荷が増えると速度が上がります。

同期モーター

同期モーターは、供給周波数に同期した一定速度で動作します。繊維機械、印刷機、製紙工場など、正確な速度制御が必要な用途に使用されます。同期モーターは優れた力率で動作できるため、力率補正にも使用できます。

同期モーターの回転子は DC 電源によって励磁され、回転する固定子の磁界をロックする磁界を生成します。これにより、負荷に関係なく、ローターが正確に同期速度で回転することが保証されます。同期モーターは誘導モーターよりも複雑で高価ですが、効率が高く力率も優れています。

永久磁石モーター

永久磁石モータは、DC 励磁システムの代わりに回転子に永久磁石を使用する同期モータの一種です。この設計により、スリップリングやブラシが不要になり、メンテナンスの必要性が軽減され、信頼性が向上します。永久磁石モーターは高効率と高出力密度を提供するため、スペースとエネルギー効率が重要な用途に最適です。

これらのモーターは、電気自動車、ロボット工学、高性能産業用ドライブでますます使用されています。磁石技術の進歩により、永久磁石モータはコストと性能の点で誘導モータと競合できるようになりました。

防爆モーター

防爆モーターは、可燃性ガス、蒸気、粉塵が存在する可能性のある危険な環境で使用するように設計されています。これらのモーターは、周囲の大気への引火を引き起こすことなく内部爆発を抑えることができるハウジング内に密閉されています。これらは、ガス危険のクラス I、ディビジョン 1 など、特定の危険区域分類での使用が認定されています。

防爆モーターは、火炎経路、温度定格、特別なエンクロージャなどの機能を備えた、誘導設計と同期設計の両方で利用できます。 Shanghai Pinxing Explosion-proof Motor Co., Ltd. などの大手メーカーは、要求の厳しい用途向けに包括的な防爆低電圧モーターを提供しています。

効率 Standards and Classes

の効率低電圧モーター運営コストと環境への影響を決定する重要な要素です。国際規格では、ユーザーがさまざまなモーターの性能を比較できるようにする効率クラスを定義しています。

IE効率クラス

国際電気標準会議 (IEC) は、モーターの 4 つの効率クラスを確立しました。

IE1 — 標準効率 — 汎用モータの最低効率レベル。これらのモーターは、エネルギーコストが主な関心事ではない用途に適しています。規制要件により、多くの地域で段階的に廃止されています。
IE2 — 高効率 — IE1 モーターに比べて大幅なエネルギー節約を実現します。 IE2 は、多くの国で新しいモーターの設置に必要な最小効率です。これらのモーターは、コストと効率のバランスが優れています。
IE3 — プレミアム効率 — IE2 よりも効率が高く、大幅なエネルギー節約と運用コストの削減を実現します。 IE3 モーターは世界中の規制により、特にエネルギーコストが高い地域でますます必要とされています。
IE4 — スーパープレミアム効率 — 最高効率クラスで、最大限のエネルギー節約を実現します。 IE4 モーターは、連続稼働とエネルギーコストの高いアプリケーションに最適です。通常、初期コストが高くなりますが、モーターの耐用年数にわたるエネルギーの節約によって相殺されます。

モーターの効率クラスの選択は、年間の運転時間数、地域のエネルギーコスト、効率クラス間の初期コストの差などのいくつかの要因によって決まります。継続的に動作するモーターの場合、IE3 または IE4 モーターによるエネルギー節約により、数年で投資回収が可能になります。

エネルギー節約と ROI

より高効率なモーターによるエネルギーの節約は大幅に可能です。モーターが 1 日 24 時間、1 年中 365 日稼働している場合、IE2 と IE3 の効率の差により、5 ～ 10% 以上のエネルギー節約が得られます。モーターの 15 ～ 25 年の耐用年数にわたって、これらの節約は初期コストの差の何倍にもなる可能性があります。

エネルギーの節約に加えて、モーターの効率が高くなると熱の発生も少なくなるため、冷却要件が軽減され、モーターとその絶縁体の寿命が延びます。また、動作温度が低いため、ベアリングの寿命が向上し、メンテナンスの必要性が軽減されます。

アプリケーション

低電圧モーターは事実上あらゆる産業分野で使用され、最新の生産とインフラストラクチャを推進する機器に電力を供給します。これらのモーターは多用途性と信頼性があるため、数え切れないほどのアプリケーションに不可欠なものとなっています。

製造と生産

製造業では、低電圧モーターはコンベヤー、工作機械、ロボット、自動生産ラインに動力を供給します。これらは、金属加工、プラスチック加工、繊維生産、組立作業に使用されます。最新のモーターは可変周波数ドライブと連携できるため、正確な速度制御とプロセス効率の向上が可能になります。

揚水と水処理

低電圧モーターは、給水、廃水処理、灌漑、工業プロセス用のポンプを駆動します。これらのモーターは多くの用途で連続的に動作するため、効率が重要な要素となります。エネルギーコストを削減するために、ポンプ用途では高効率モーターの使用が増えています。

HVAC システム

暖房、換気、空調システムは、ファン、送風機、コンプレッサー、ポンプ用の低電圧モーターに依存しています。 HVAC システムは建物のエネルギー消費の大きな部分を占めており、これらのシステムで高効率モーターを使用すると、大幅なエネルギー節約が可能になります。

マテリアルハンドリング

コンベヤシステム、エレベータ、クレーン、ホイストは、移動や吊り上げに低電圧モータを使用します。これらのアプリケーションでは、多くの場合、高い起動トルクと頻繁な起動と停止に耐える能力を備えたモーターが必要です。

再生可能エネルギー

低電圧モーターは、太陽追尾システムや風力タービンのピッチ制御などの再生可能エネルギー用途で使用されることが増えています。これらのアプリケーションには、過酷な環境条件でも動作できる、信頼性が高く効率的なモーターが必要です。

食べ物と飲み物

食品および飲料業界では、低電圧モーターがミキサー、コンベア、包装機器、加工機械に動力を供給します。これらのモーターは、洗浄能力や耐腐食性などの衛生および安全基準を満たしている必要があります。

選択 Guide

右を選択する低電圧モーターいくつかの要素を慎重に検討する必要があります。次のガイドは、モーターの選択に対する体系的なアプローチを提供します。

ステップ 1: 電力要件を決定する

負荷特性や使用条件から必要なモータ出力を算出します。実行時と始動時の両方の電力要件を考慮してください。電力定格は通常、キロワット (kW) または馬力 (hp) で表されます。モーターのサイズが大きすぎると効率が低下する可能性があり、サイズが小さすぎると過熱や早期故障につながる可能性があります。

ステップ 2: 速度要件を定義する

必要なモータ速度（同期速度）を指定し、可変速運転が必要かどうかを検討してください。 50 Hz システムの標準速度は 3000 rpm (2 極)、1500 rpm (4 極)、および 1000 rpm (6 極) です。可変速度ドライブを使用すると、可変出力が必要なアプリケーションのモーター速度を調整できます。

ステップ 3: 効率クラスの選択

稼働時間、エネルギーコスト、規制要件に基づいて、適切な効率クラス (IE1 ～ IE4) を選択してください。効率の高いクラスでは、より大きなエネルギー節約が可能になりますが、初期コストが高くなります。モーターを連続的に動作させる場合、通常、IE3 または IE4 モーターが最もコスト効率の高い選択肢となります。

ステップ 4: デューティサイクルを考慮する

モーターが連続的に動作するか、断続的に動作するか、または変動負荷の下で動作するかを決定します。これは、モーターの設計と冷却要件に影響します。連続使用 (S1) モーターは、定格負荷で無期限に動作するように設計されています。断続モーター (S2 ～ S10) は、特定の動作期間と休止期間を持つアプリケーション向けに設計されています。
